Konbanwa ( Selamat Malam ).

Pada kesempatan kali ini saya akan membahas Konfigurasi Inter VLAN Routing di Cisco Packet Tracer Mobile. Untuk menghubungkan VLAN yang sama kita tidak memerlukan bantuan alat apapun cukup Switch itu sendiri. Tapi untuk menghubungkan VLAN yang berbeda kita membutuhkan 1 alat lagi yaitu alat yang bekerja di Layer 3, Yap Router atau Switch Multi Layer. Tapi untuk Postingan kali ini saya menggunakan Router untuk Menghubungkan 2 VLAN yang berbeda.

Apa itu Inter VLAN Routing dan Bagaimana Cara Mengkonfigurasinya ?

Inter VLAN Routing merupakan suatu metode yang digunakan untuk menghubungkan VLAN yang berbeda. Gampangnya menghubungkan 2 atau lebih VLAN yang berbeda, dengan cara kita membuat Subinterface atau Interface Virtual pada router dan memberi IP ke masing masing VLAN. Oke langsung saja ke konfigurasinya...

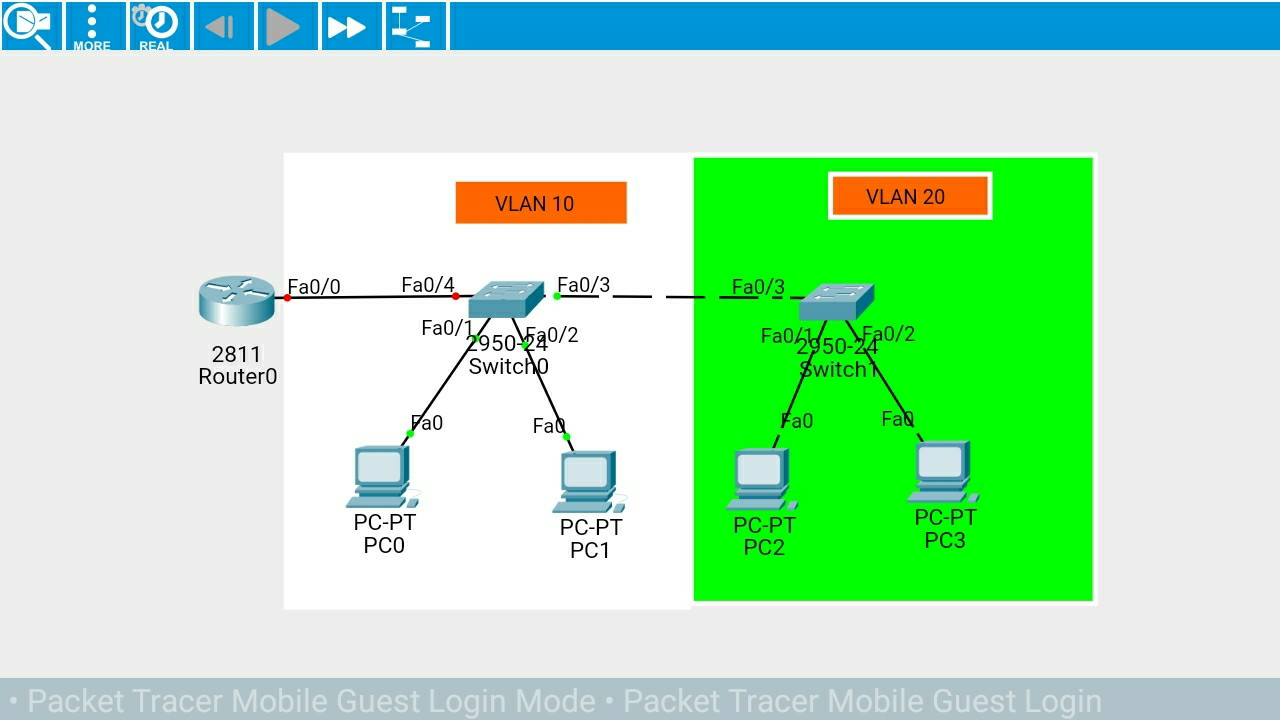

Pertama siapkan dulu Topologinya seperti gambar dibawah yaitu 4 PC, 2 Switch dan 1 Router.( Urutan Kabel dibawah ini harus diperhatikan! )

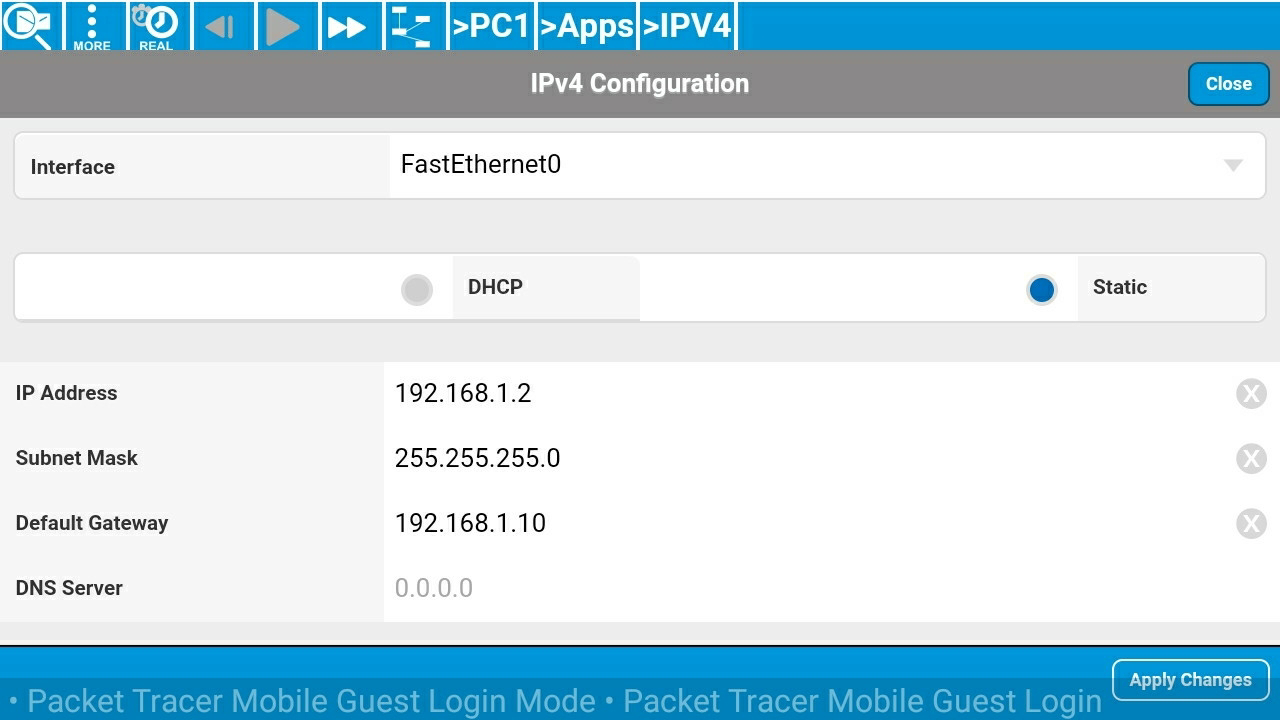

Setelah membuat topologi kita akan memberi IP ke masing masing PCnya. Untuk data data IPnya bisa lihat dibawah :

PC0

PC1

PC2

PC3

Sekarang masuk ke Switch0 untuk membuat VLAN 10 dan VLAN20. Untuk konfigurasinya bisa liat dibawah atau gambar dibawah.

==================================

Switch>enable

Switch#vlan database

Switch(vlan)#vlan 10 name sepuluh

Switch(vlan)#vlan 20 name duapuluh

Switch(vlan)#exit

==================================

Setelah membuat VLAN, langkah selanjutnya ialah mengelompokan Fa0/1 & Fa0/2 kedalam VLAN 10.

==================================

Switch#configure terminal

Switch(config)#interface range fa0/1-2

Switch(config-range-if)#switchport mode access

Switch(config-range-if)#switchport access vlan 10

Switch(config-range-if)#exit

Switch(config)#exit

==================================

Untuk mengecek apakah VLANnya sudah ada ditabel VLAN apa belum bisa mengetik :

==================================

Switch#show vlan brief

==================================

Nah kalau sudah sekarang Konfigurasi Switch3. Buat VLAN 10 dan VLAN 20nya dulu.

==================================

Switch>enable

Switch#vlan database

Switch(vlan)#vlan 10 name sepuluh

Switch(vlan)#vlan 20 name duapuluh

Switch(vlan)#exit

==================================

Lalu kelompokan Fa0/1 & Fa0/2 ke VLAN 20.

==================================

Switch#configure terminal

Switch(config)#interface range fa0/1-2

Switch(config-range-if)#switchport mode access

Switch(config-range-if)#switchport access vlan 20

Switch(config-range-if)#exit

Switch(config)#exit

==================================

Untuk mengecek apakah VLANnya sudah ada ditabel VLAN apa belum bisa mengetik :

==================================

Switch#show vlan brief

==================================

Selanjutnya Ubah Fa0/3 (kabel yang menghubungkan antara Switch0 & Switch3) disetiap Switch menjadi mode trunk supaya data VLANnya bisa diteruskan keluar Switch.

Masuk ke Switch0 dulu dan ketikan :

==================================

Switch#configure terminal

Switch(config)#interface fa0/3

Switch(config-if)#switchport mode trunk

Switch(config-if)#exit

==================================

Lakukan hal yang sama pada Switch3.

==================================

Switch#configure terminal

Switch(config)#interface fa0/3

Switch(config-if)#switchport mode trunk

Switch(config-if)#exit

==================================

Sekarang masuk ke Switch0 lagi untuk Mengkonfigurasi Fa0/4 (Kabel yang menghubungkan Switch0 & Router0) menjadi mode trunk supaya data VLANnya bisa diteruskan Ke Router0.

==================================

Switch(config)#interface fa0/4

Switch(config-if)#switchport mode trunk

Switch(config-if)#exit

==================================

Langkah terakhir tinggal mengkonfigurasi Router0nya supaya Kedua VLAN bisa saling terhubung. Langsung masuk ke Router0 dan nyalakan Fa0/0nya.

==================================

Router>enable

Router#configure terminal

Router(config)#interface fa0/0

Router(config-if)#no shutdown

Router(config-if)#exit

==================================

Langkah selanjutnya membuat 2 subinterface atau interface virtual untuk kedua VLAN supaya kedua VLAN bisa saling terhubung. Buat Interface virtual untuk VLAN 10 dulu.

==================================

Router(config)#interface fa0/0.10

Router(config-subif)#encapsulation dot1q 10

Router(config-subif)#ip address 192.168.1.10 255.255.255.0

Router(config-subif)#exit

==================================

Kemudian buat Interface Virtual untuk VLAN 20nya juga.

==================================

Router(config)#interface fa0/0.20

Router(config-subif)#encapsulation dot1q 20

Router(config-subif)#ip address 192.168.2.10 255.255.255.0

Router(config-subif)#exit

==================================

Sampai disini Konfigurasi selesai kedua VLAN sudah bisa saling terhubung. Untuk mengeceknya bisa menggunakan Simple PDU atau Ping.(ngeceknya harus lebih dari 1 kali kalau pertama kali cek pasti gagal!)

Simple PDU

Ping dari PC0

Sekian untuk Postingan kali ini, Terimakasih sudah mau berkunjung. Semoga bermanfaat, Mohon Maaf bila ada salah kata dan Sampai jumpa diPostingan selanjutnya.....
